Bomba de brazo de concreto de 28M
Todo tipo de chasis compatible

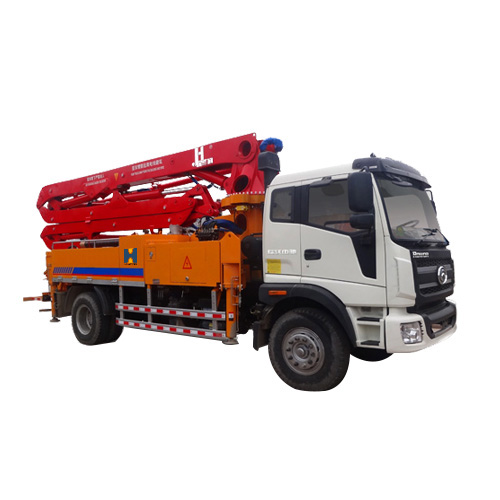

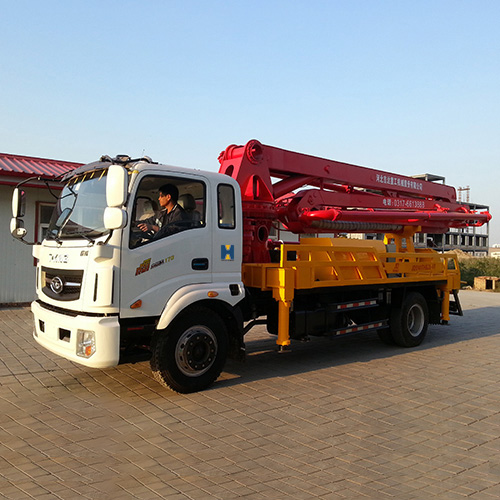

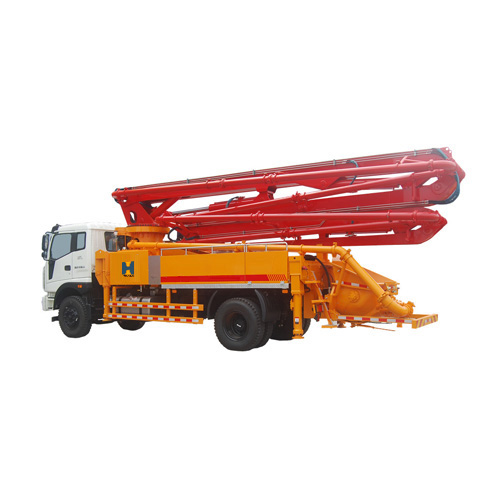

La bomba de hormigón montada en camión 28M tiene un alcance vertical de 28 m con el límite de altura programado para evitar el contacto de la pluma con una obstrucción o peligro por encima de la cabeza. La bomba de hormigón de 28 m proporciona a los usuarios un rendimiento de bombeo fiable junto con piezas altamente resistentes al desgaste, como la tubería de suministro, el puerto de descarga, el buje de transición, el pistón de hormigón, la placa de desgaste, el anillo de corte y el cilindro de suministro que mejoran la eficiencia del bombeo y reducen el tiempo de inactividad.
Tecnología de estabilización de un botón
La tecnología de estabilización de un botón amortigua rápidamente cualquier movimiento de la pluma resultante del reposicionamiento de la pluma. Esto permite un posicionamiento preciso de la manguera final.
Tecnología Boom Anti Vibration
La tecnología antivibración de la pluma reduce la vibración durante el bombeo en un 50%, lo que permite menos movimiento y un mayor control de la manguera final.
Tecnología de ahorro de energía
Con tiempos de ciclo de hasta 29 por minuto (a 12 MPa), la eficiencia de la bomba aumenta hasta un 25% mientras que el consumo de combustible se reduce hasta un 10%.
Tecnología Anti Overwing
Al adoptar nuestra nueva tecnología de freno de giro, la amplitud de giro de la pluma se reduce en un 60%
Tecnología de autodiagnóstico de fallas
Monitorea continuamente más de 200 aspectos del sistema durante la operación. Los fallos se muestran en el monitor. La revisión de las fallas detectadas puede reducir el tiempo de resolución de problemas en un 70%.
Sistema de brazo inteligente
Extensión / retracción del brazo con un botón
Presione hacia arriba el botón de extensión / retracción de la pluma para extender la pluma o presione hacia abajo para retraer la pluma automáticamente.
Operación coordinada de la sección
La pluma se puede reposicionar de forma rápida y precisa coordinando el movimiento de la primera y segunda sección
Tecnología de seguridad
Tecnología de protección contra sobrecargas de la pluma
Las válvulas de alivio están montadas en las válvulas de contrapeso del cilindro de la pluma. Estas válvulas liberarán presión en caso de carga excesiva de la pluma para evitar daños en la pluma.
Tecnología de enclavamiento de la criba de tolva
Como medida de protección del operador, la bomba se detendrá automáticamente cuando se abra la rejilla de la tolva.
Monitoreo del nivel de aceite hidráulico
El nivel de aceite en el depósito hidráulico se controla continuamente. Si el nivel cae por debajo de un nivel preestablecido, sonará una alarma y la bomba se detendrá para evitar daños en el sistema hidráulico.
|
Especificación técnica del camión bomba de hormigón móvil de 28 m |
||
|
Dimensiones |
Longitud |
9950 mm |
|
|
Anchura |
2300 mm |
|
|
Altura |
3500 mm |
|
|
Peso vacio |
16400 kg |
|
Pluma y estabilizador |
Alcance vertical |
27.3 m |
|
|
Alcance horizontal |
23.95 m |
|
|
Alcance la profundidad |
16.9 m |
|
|
Alcance desplegado |
15.2 m |
|
|
1.a sección-Longitud |
7000 mm |
|
|
1er tramo-Articulación |
90° |
|
|
2a sección-Longitud |
5500 mm |
|
|
2a sección-Articulación |
180° |
|
|
3a sección-Longitud |
5500 mm |
|
|
3a sección-Articulación |
234° |
|
|
4ta sección-Longitud |
5950 mm |
|
|
4ta sección-Articulación |
214° |
|
|
Rotación |
±360 º |
|
|
Extensión de estabilizadores L-R-Front |
5550 mm |
|
|
Extensión de estabilizadores L-R-Trasero |
3550 mm |
|
|
Tipo de estabilizador |
X |
|
|
Tamaño de la tubería |
125 mm |
|
|
Longitud de la manguera final |
3 m |
|
|
Diámetro de la manguera final |
125 mm |
|
Sistema de bombeo |
Tipo de válvula de distribución de hormigón |
S valve |
|
|
Marca de pistón de hormigón |
Chinese brand |
|
|
Max. presión de entrega (alta / baja presión) |
13/7 |
|
|
Diámetro del cilindro de entrega / longitud de carrera |
200/1600 |
|
|
Max. altura de alimentación (mm) |
1450 |
|
|
Capacidad de la tolva (m3) |
0.55 |
|
|
Caída de bombeo |
160-220 |
|
|
Max. tamaño agregado (mm) |
40 |
|
|
Tipo lubricante |
Centralization lubrication |
|
Sistema de control eléctrico |
CPS |
24V |
|
|
Modelo de control |
PWM |
|
|
Tensión de trabajo |
24V |
|
|
Marca eléctrica central |
Omron |
|
|
Marca de control remoto inalámbrico |
Chinese brand |
|
Sistema de transmisión hidráulica |
Tipo de sistema hidráulico |
Open |
|
|
Presión de trabajo del sistema |
31.5Mpa |
|
|
Marca de la bomba hidráulica principal |
Rexroth |
|
|
Modelo de bomba hidráulica principal |
A11VO190 |
|
|
Emisión de la bomba hidráulica principal |
190 |
|
|
Marca de la válvula de inversión principal |
Chinese brand |
|
|
Marca del filtro de aceite de aspiración / retorno |
Chinese brand |
|
|
Marca Boom Multi-válvula |
HAWE |
|
|
Marca de la válvula de equilibrio de la pluma |
Rexroth |
|
|
Marca de la bomba de aceite de la pluma |
Rexroth |
|
|
Marca de estabilizadores múltiples |
Italy |
|
|
Marca de la válvula de seguridad |
Imported |
|
|
Marca de sellado de aceite hidráulico del cilindro de aceite |
Parker |
|
|
Capacidad del tanque de combustible (L) |
450 |
|
|
Tipo de enfriamiento de aceite |
Air-cooling |
|
|
Marca de la caja de transferencia |
Germany STIEBEL |
|
|
Marca del reductor de giro |
Chinese brand |
|
|
Marca de conector de manguera de goma |
Eton |
|
Chasis |
Marca chasis |
Dongfeng |
|
|
Marca del motor |
Yuchai |
|
|
Potencia del motor |
132 kW/2000rpm |
|
|
Emisiones |
Euro Ⅳ |
|
|
Distancia entre ejes |
5200mm |
|
|
Ángulo de aproximación / alejamiento del vehículo |
24.6°/15.6° |
|
|
Máxima velocidad |
80 km/h |
|
|
Especificación de neumáticos |
9.00R20 18level |
