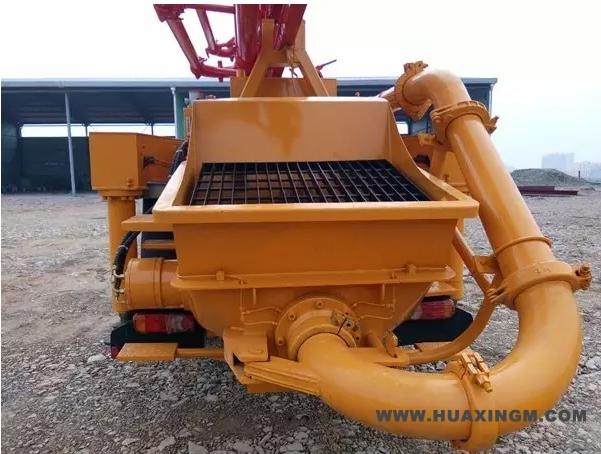

La limpieza de la tolva de la bomba de concreto es un paso importante indispensable después del bombeo. El buen método de limpieza no solo puede limpiar la tubería de transporte, sino también transportar todo el concreto en la tubería al lugar de vertido, lo que no solo desperdicia desechos, sino que también es económico y ecológico. Hay tres tipos principales de métodos de lavado con agua que se utilizan comúnmente para las bombas de hormigón de tubo en S, que se describen a continuación.

Riego directo

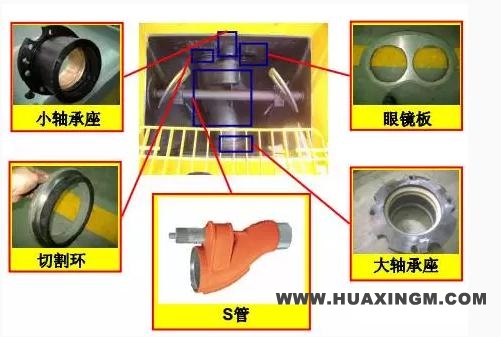

1) Compruebe el desgaste entre el anillo cortante y la placa de desgaste. Si el anillo de corte y la placa de desgaste no están seriamente desgastados, el espacio entre el anillo de corte y la placa de desgaste es <0,1 mm, y no hay raspaduras de más de 1 mm entre ellos, luego usando la forma de riego directa.

2) Después de bombear, bombee mortero de 0.15 ~ 0.25m + 3 con una proporción de agua de 1: 1.5 o 1: 2, luego llene la válvula de distribución con agua, comience a bombear, bombee el concreto a la ubicación hasta que la tubería de transporte para entregar la limpieza agua. Si la tubería es corta y el efecto de limpieza es bueno, el proceso de limpieza termina aquí.

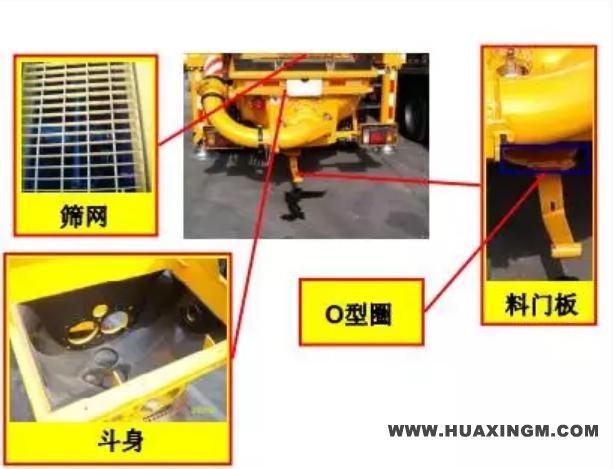

3) Cuando la tubería es larga o el efecto de limpieza no es bueno, abra la puerta de descarga de la tolva, la bomba inversa y enjuague la tolva y la válvula de distribución. Si el bombeo y la altura es> 20 m, puede utilizar un martillo de madera para golpear la parte inferior de la parte vertical. Si el sonido de golpeteo es bajo, debe desmontar el codo y vaciar el agregado grande que pueda acumularse.

4) Cierre la puerta de descarga y bombee agua limpia hasta que el agua salga por el extremo de salida del tubo de suministro.

Las ventajas del método de riego directo: no es necesario quitar el tubo de alimentación de material y la bola de limpieza, lo que ahorra tiempo y es fácil de bombear, lo que es especialmente conveniente para limpiar tuberías cortas.

Desventajas: 1. El consumo de agua es grande y el agua de la bomba debe ser continua, el agua es fácil de colocar en el lugar de vertido; 2. Si hay una tubería vertical hacia arriba, generalmente la tubería curvada debe desmantelarse; 3. Cuando la tubería es larga, es fácil permanecer en la tubería; 4. Tener requisitos estrictos sobre el sellado de las válvulas de distribución.

Método de desmontaje

1) Después de bombear, la bomba se invierte durante 1 ~ 2 ciclos para eliminar la presión en la tubería de transporte. Si está bombeando, la válvula de cierre debe estar cerrada para evitar el reflujo y luego retire la tubería de descarga.

2) Abra la puerta de descarga de la tolva, y mediante bomba inversa para limpiar el concreto claramente en la válvula de distribución, el sumidero y la tolva.

3) Extraiga el hormigón de la boca del primer tubo de suministro 6B o 5B e insértelo en la bola de limpieza de lavado con agua o en el pistón de limpieza cilíndrico.

4) Cierre la puerta de descarga de la válvula de distribución, ábrala si hay una válvula de cierre, bombee agua limpia hasta que el pistón sea bombeado desde el extremo de salida de la tubería de suministro.

La ventaja del método de extracción es que la limpieza de la tubería es relativamente limpia y el caudal de la fuente de agua puede ser bajo y suspendido. La desventaja es que es difícil volver a conectar después de desmontar el puerto de descarga, lo que supone un coste de tiempo y energía.

Método de pistón

1) Utilice de 10 a 20 sacos de cemento para formar un cuerpo columnar con un diámetro ligeramente menor que el diámetro del cilindro transportador, una cabeza ligeramente puntiaguda y una longitud de aproximadamente 400 mm, atados con alambre de hierro fino, y limpie ligeramente la bola con el alambre al final del cuerpo columnar. Mojado.

2) Después de bombear, gire la bomba hacia atrás durante 1 ~ 2 ciclos, elimine la presión en la tubería de transporte y presione el botón para hacer que el pistón del cilindro retroceda hasta el último punto. Si está bombeando y tiene una válvula de cierre, debe estar cerrada para evitar el reflujo.

3) Retire la tubería de descarga, abra la puerta de descarga de la tolva y enjuague el concreto en la válvula de distribución, el sumidero y la tolva.

4) Cierre la puerta de descarga de la tolva y agregue agua a la tolva. Cuando el agua se agrega al diámetro del cilindro 2/3, la cabeza de la columna se carga en el cilindro en la dirección de la válvula de distribución. La longitud es de aproximadamente 1 my el diámetro es de aproximadamente 30 mm. La barra de trineo de madera sostiene el cuerpo columnar y continúa agregando agua a la línea central del eje de mezcla.

5) Retire la palanca, comience a bombear rápidamente y continúe agregando agua hasta que la columna salga del extremo de salida del tubo.

La ventaja de la adición del método de pistón es que la limpieza de la tubería es relativamente limpia, la tasa de flujo de la fuente de agua puede ser baja y suspendida, además de reducir los problemas de la salida de material y la tubería doblada.

La desventaja es que los requisitos de operación son altos y la válvula de distribución es fácil de cortar el cuerpo de la columna.

Los tres métodos de lavado con bomba de concreto anteriores tienen sus propias ventajas y desventajas. El más confiable es el método de eliminación del material. El método más simple es agregar el método del pistón. Si la distancia de transporte es corta, el método de riego directo también es una buena opción. Si bien el método específico debe determinarse de acuerdo con las condiciones reales de la construcción, y en una palabra, debe ser efectivo y económico.
